注塑機械手專用驅控一體系統;
采用多芯直連驅控一體;
機身小巧,安裝方便;
采用共母線降能耗設計;
采用內部高速總線通訊方式;
32路標準輸入,32路標準輸出,可增配擴展IO板和EU IO板;
內部采用高速總線通訊方式,無需外部網線通訊,抗干擾能力強;
采用一體設計結構,安裝方便,成本更低;
優化散熱設計,整機運行時內部溫度更低。
產品概述

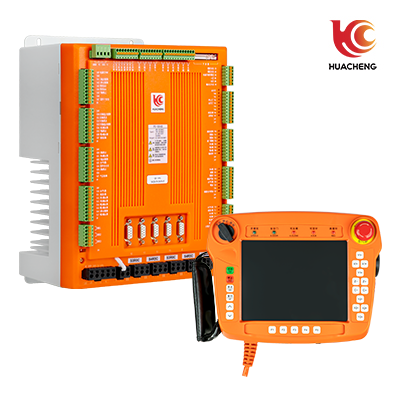

注塑機械手控制系統是根據桁架機械手取出和埋入應用而開發的,內置有專有鎖模安全電路,配合軟件邏輯,做到雙重鎖模安全防護。系統采用控制加驅動一體化設計,免除客戶焊線煩惱,減少維修故障率。人機界面符合注塑機生產工藝特性,直觀清晰,靈活示教。有專用注塑機的IO交互接口,可選配EU67標準注塑機信號板卡【兼容EU12】桁架式機械手專用運動控制算法,精度可達到0.01mm。
在算法方面,優化了運動控制算法,基于芯片性能升級的基礎上,實時性更好,插補周期達到250us,IO掃描周期≤10ms,還具有支持提前加速,提前減速,提前結束功能。系統是針對中小型桁架結構推出的產品,產品支持100W-750W內的伺服電機,沒過多的硬件冗余。其優勢在于:
節約空間:一體化電氣解決方案,大幅減少裝配空間;
成本降低:控制器成本可降低20%~50%;
性能更優:控制系統直接獲取機械臂信息,反應速度加快。
產品特點
1、注塑機械手專用驅控一體系統;
2、采用多芯直連驅控一體;
3、機身小巧,安裝方便;
4、采用共母線降能耗設計;
5、采用內部高速總線通訊方式;
6、32路標準輸入,32路標準輸出,可增配擴展IO板和EU IO板;
7、內部采用高速總線通訊方式,無需外部網線通訊,抗干擾能力強;
8、采用一體設計結構,安裝方便,成本更低;
9、優化散熱設計,整機運行時內部溫度更低。
產品應用

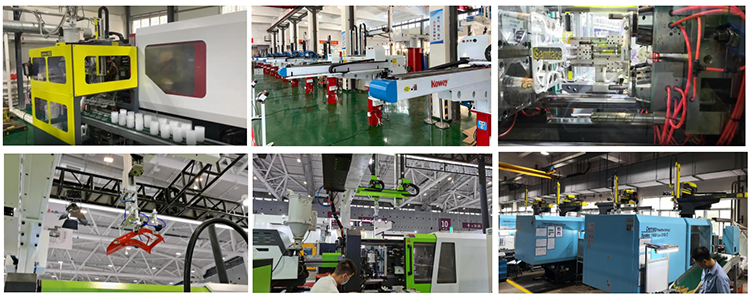

產品可廣泛適用在注塑取出、高精度模內嵌件、高速取出、模內貼標等注塑機械手行業應用。

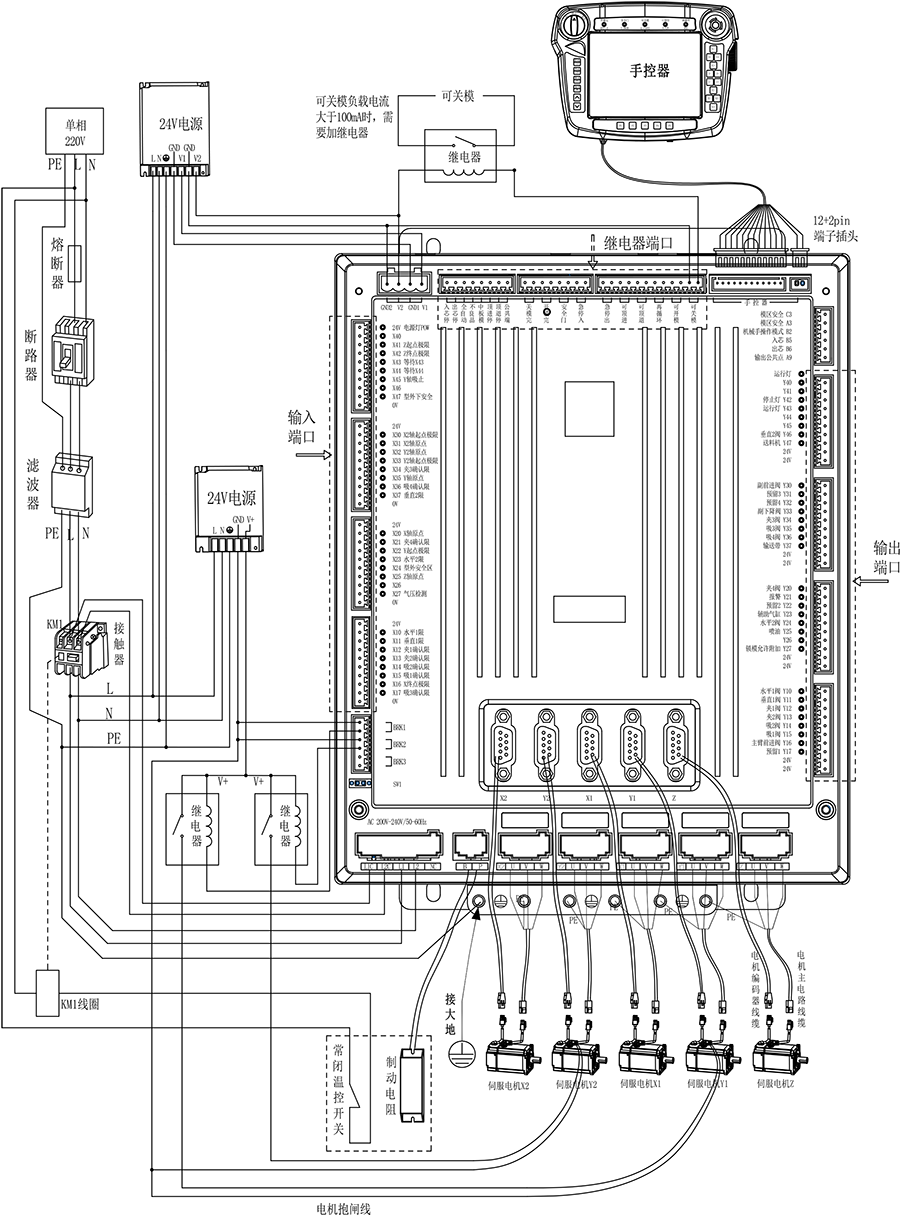

注意:用戶需要自行評估IO電源是否超出標配50W,如超出,則需要自行更換大功率電源。

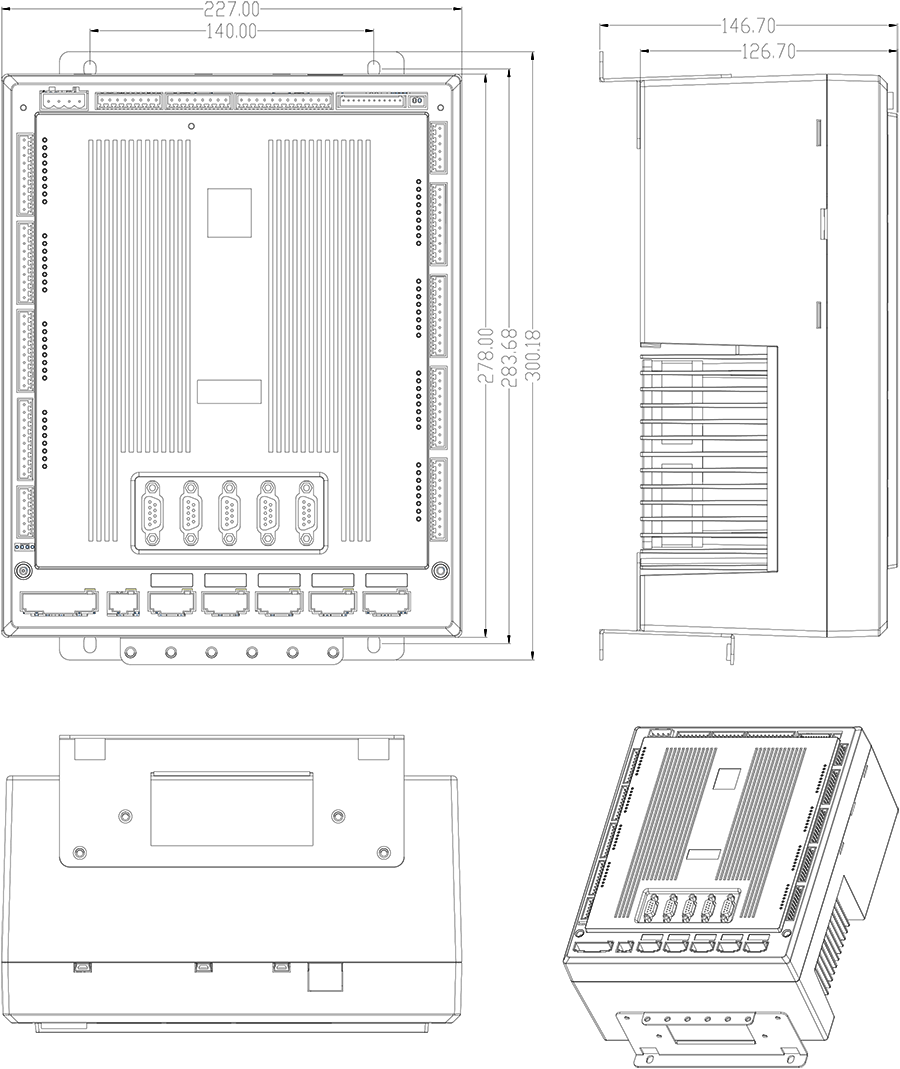

主控尺寸圖:
安裝方式 | 螺絲規格 | 螺絲長度(max) | 安裝扭矩(max) |
螺絲固定 | M5 | 8mm | 7.5kgf.cm |

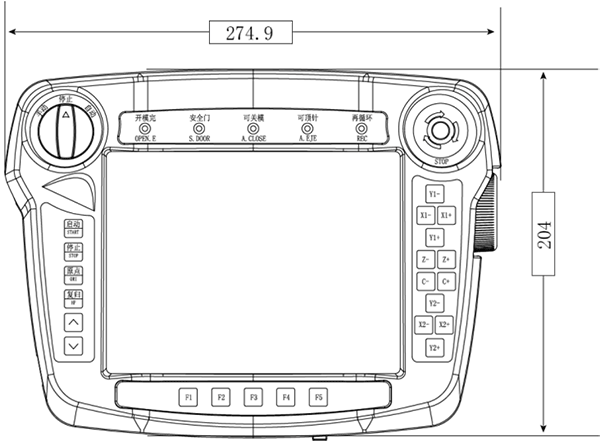

手控器尺寸圖:

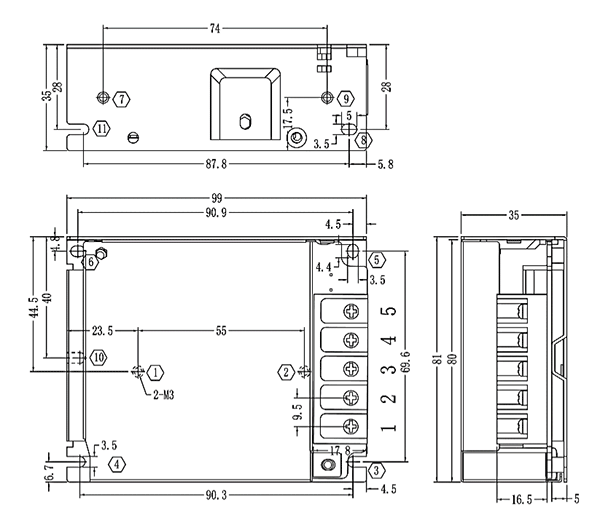

單路開關電源圖:
安裝方式 | 安裝位號 | 螺絲規格 | 螺絲長度(max) | 安裝扭矩(max) |
螺絲固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |

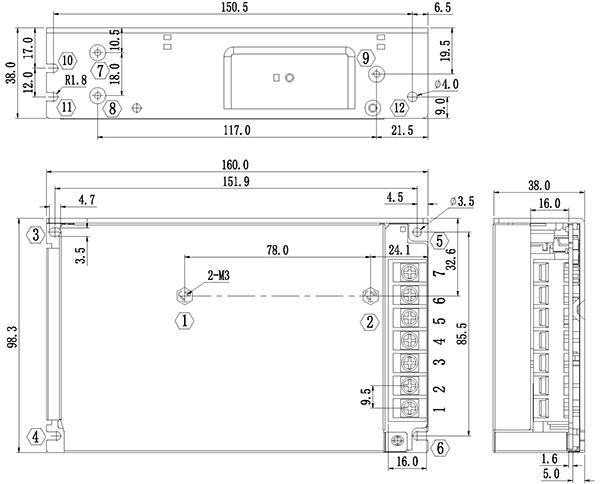

雙路開關電源圖:
安裝方式 | 安裝位號 | 螺絲規格 | 螺絲長度(max) | 安裝扭矩(max) |
螺絲固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |

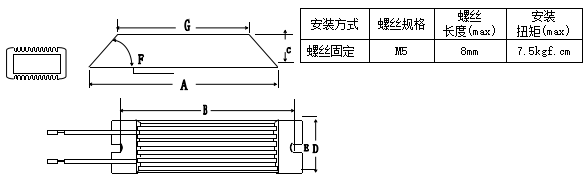

制動電阻尺寸圖:
型號 | 25℃-40℃額定功率(W) | 外形尺寸(mm) | 阻值范圍 | ||||||
電阻體 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1~20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 |

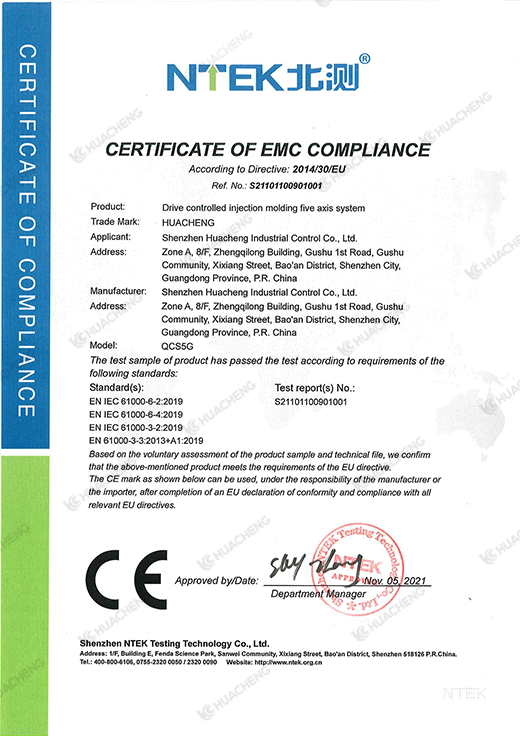

產品安全認證——CE認證報告
